원래 장소: | 중국 |
브랜드 이름: | AAREAL |
인증: | ISO9001:2015 |
최소 주문 수량: | 1 세트 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 수출을 위한 훈증 자유로운 합판 나무로 되는 상자 |
배달 시간: | 20~30 일 확인되는 순서 후에 일 |
지불 조건: | L / C, T / T |
공급 능력: | 한달에 10 세트 |
각을 전해서 분류: | 수평한 나사형 콘베이어, 기울어지는 나사형 콘베이어, 수직 나사형 콘베이어 | 형식을 전해서 분류: | 갱구 나사형 콘베이어, shaftless 나사형 콘베이어 |
---|---|---|---|
모양에 의하여 분류: | U 자 모양 여물통 나사형 콘베이어, 관 나사형 콘베이어 | 갱구 나사형 콘베이어: | 비 점성 건조한 분말 물자 및 소립자 물자를 위해 적당한 |
Shaftless 나사형 콘베이어: | 끈끈한 얽히게 한 물자 전을 위해 적당한 | 응용 프로그램: | 탄광 재, 광재, 시멘트, 곡물 등과 같은 가루의, 과립상과 작은 구획 물자의 수평하거나 비스듬한 운반을 위해 적당한. |
부적당한 물자: | 썩기 쉽고, 끈끈한, 덩어리로 만들어진 물자 | 특성: | 간단한 구조, 작은 횡단면적인 크기의 좋은 밀봉, 믿을 수 있는 일, 중간에게 선적 및 내리기를 위해 저가, 편리한 |
하이 라이트: | 산업 컨베이어 벨트,물통 엘리베이터 컨베이어 |
대량 물자 산업 컨베이어 체계 수평한 관 나사형 콘베이어
나사형 콘베이어와 지류의 개관:
나사형 콘베이어는 운반의 모양으로 2가지의 유형으로 분할됩니다: 갱구 나사형 콘베이어 및 shaftless 나사형 콘베이어는 외관에 있는 U 자 모양 나사형 콘베이어 그리고 관 나사형 콘베이어로., 및 그것 분할됩니다. 갱구 나사형 콘베이어는 shaftless 나사형 콘베이어는 운반 끈끈한 쉽 얽히게 하는 물자를 위해 적당한 그러나, 비 끈끈한 건조한 분말 물자 및 소립자 물자를 위해 적당합니다 (시멘트 비산회, 석회, 곡물 등과 같은). (예를들면 진창, 생물 자원, 쓰레기 등)
나사형 콘베이어와 지류의 분류:
각을 전해서 | 수평한 나사형 콘베이어, 기울어지는 나사형 콘베이어, 수직 나사형 콘베이어 |
형식을 전해서 | 갱구 나사형 콘베이어, shaftless 나사형 콘베이어 |
모양에 의하여 | U 자 모양 여물통 나사형 콘베이어, 관 나사형 콘베이어 |
나사형 콘베이어와 지류의 일 원리:
나사형 콘베이어는 조정 케이싱에 따라서 자전 나사 옮기는 물자를 사용합니다. 자전 나선형 잎은 나사 운반을 실행하기 위하여 물자를 이동하고, 물자를 나사 잎으로 자전하지 않 힘은 물자에 물자의 자신의 무게 및 싸는 나사형 콘베이어의 쓸림 저항입니다. 나선형 잎은 나사형 콘베이어의 회전하는 갱구에 용접됩니다. 잎의 지상 모양에는 운반되는 다른 물자에 따라 단단한 지상 유형, 벨트 지상 유형, 잎 지상 유형 및 다른 유형이 있습니다. 나사형 콘베이어의 나사 갱구는 나사에게 물자를 가진 축 반응력을 주는 물자 이동하는 방향의 끝에 돌격 방위를 비치하고 있습니다. 기계 길이가 길 때, 중간 거는 방위는 추가되어야 합니다.
나사형 콘베이어와 지류의 신청:
그것은 건축재료 화학 공업, 전력, 야금술, 석탄, 곡물 등과 같은 각종 기업에서 널리 이용됩니다. 수평한을 위해 적당합니다 또는 석탄 재, 광재, 시멘트, 곡물 등 물자 온도와 같은 기울어지는 운반 분말의, 알갱이로 만들어진 및 작은 덩어리 물자는 200℃ 보다는 더 적은입니다.
나사형 콘베이어는 그들이 썩기 쉬운 물자, 큰 점성 및 덩어리로 만들게 쉬운 운반을 위해 적당하지 않습니다.
경사각 전하는 경우에 너무 크습니다, 선택합니다 GX 시리즈 나사형 콘베이어를.
나사형 콘베이어와 지류의 주요 특징:
1. 큰 방위 수용량, 안전한과 믿을 수 있는
2. 강한 적응성, 쉬운 임명 및 정비의 긴 서비스 기간.
3. 기계는 크기로 작습니다, 높은 자전 속도, 지킵니다 급속한 획일한 이동을
4. 출력 끝은 청소 장치, 저잡음, 강한 적응성, 인레트 및 출구 위치 배치 융통성으로 갖춰집니다
5. 좋은 밀봉은, 포탄 이음새가 없는 강철 관, 최종 용도를 몸, 좋은 단단함으로 서로 연결된 플랜지 채택합니다.
LS, GX의 기술적인 모수 나사형 콘베이어와 지류:
LS 유형 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000년 | 1250년 |
GX 유형 | 200 | 250 | 300 | 400 | 500 | ||||||
나사 직경 (mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000년 | 1250년 |
나사 피치 (mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
자전 속도 (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
수용량 QΦ=0.33 (m3/h) 전 | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
힘 Pd 1=10m (KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
힘 Pd 1=30m (KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
자전 속도 (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
수용량 QΦ=0.33 (m3/h) 전 | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
힘 Pd 1=10m (KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
힘 Pd 1=30m (KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
자전 속도 (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
수용량 QΦ=0.33 (m3/h) 전 | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
힘 Pd 1=10m (KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
힘 Pd 1=30m (KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
자전 속도 (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
수용량 QΦ=0.33 (m3/h) 전 | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
힘 Pd 1=10m (KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
힘 Pd 1=30m (KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
LS 나사형 콘베이어와 지류의 임명 크기 테이블:
모형 | W | A | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L |
LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500년 2000년 2500 |
3500-40000 |
LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000년 3500 3500 |
5500-80000 |
LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
LS1000 | 3000 | 1000년 | 1120년 | 1068년 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190년 | 710 | 1000년 | 30 | 760 | 6000-60000 | |
LS1250 | 3000 | 1250년 | 1370년 | 1318년 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440년 | 800 | 1250년 | 30 | 910 |
GX 나사형 콘베이어와 지류의 기술적인 모수:
명세 | 주요 기술적인 성과 | 모는 장치 | 모는 장치 | 무게 (kg) |
|||
모형 | 길이 (mm) |
수용량 (시멘트) (t/h) |
자전 속도 분 1 |
흡진기 | 모터 | ||
모형 | 속도 비율 | 힘 (kw) |
|||||
GX200 | -10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
GX200 | -20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258년 |
GX250 | -10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
GX250 | -20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750년 |
GX300 | -10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373년 |
GX300 | -20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
GX400 | -10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911년 |
GX400 | -20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049년 |
GX500 | -10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
GX500 | -20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
GX600 | -10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
GX600 | -10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |

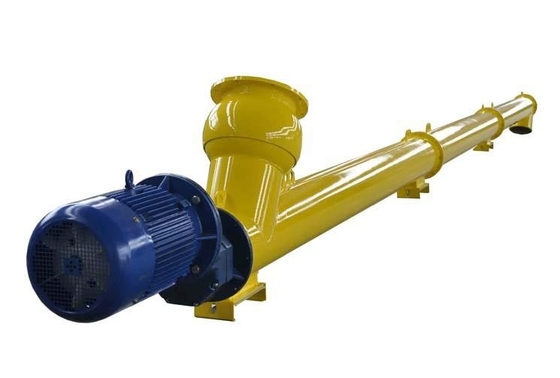

GX 닫은 관 나사형 콘베이어 LS U 자 모양 여물통 나사형 콘베이어 (& 여십시오)
이중 나사선 나사형 콘베이어 다수 출력 구멍 나사형 콘베이어
Shaftless 나사형 콘베이어
기울어지는 나사형 콘베이어 수직 나사형 콘베이어
