설탕을 위한 식품 등급 SS304 1200*2100mm 회전식 원통채

설탕을 위한 1200*2100mm 식품 등급 스테인레스 강 회전식 원통채

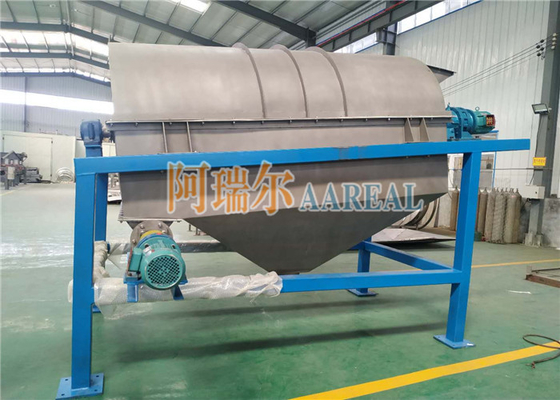

이것은 쉬운 화면 대체율을 위한 세그먼트화 화면과 설탕을 위한 우리의 GTS-1221-1S 스테인레스 강 회전식 원통채입니다. 그것은 고객의 요구조건으로서 방출 포트에 스크류 건베이어를 갖추고 있습니다. GTS-1221의 효과적인 스크린 지름은 1200 밀리미터이고 스크린의 길이가 2100 밀리미터입니다. 경사각 7 도와 원동력 5.5KW인 24 RPM.
원통채는 다양한 진동 스크린이 습식 재료를 지킬 때 발생하는 스크린 접착성과 블로킹의 문제를 극복하고, 선별 검사 시스템의 출력과 신뢰성을 향상시킵니다. 석탄과 같은 습식이고 쉽게 막힌 재료와 더불어, 다양한 특성의 스크리닝 물질에 적합하, 석탄 맥석이 생석회, 기타 등등을 코코스로 만듭니다. 채아래 산물은 100 밀리미터이고 중앙은 10-50mm이고 훌륭함이 3 밀리미터 아래에 도달할 수 있습니다. 이 상품은 잘 사용자들에 의해 받아들입니다.
회전 스크린은 주로 모터와 환원제, 드럼 장치, 프레임, 봉지 부재와 주입구와 수단으로 구성됩니다. 일할 때, 모터는 결합을 통하여 환원제를 통하여 롤러 장치로 연결되고, 그것의 주축의 주위를 회전하기 위해 롤러 장치를 운전합니다. 자격 있는 물질이 드럼의 외부 서클 위의 화면을 통하여 방출되고 자격이 없는 물질이 드럼의 말을 통하여 방출되도록, 물질이 드럼 장치의 경사와 회전 때문에, 드럼 장치에 들어갈 때, 스크린 표면 위의 물질은 돌려지고 회전시킵니다. 넓게 물질, 야금학, 화학, 광업과 다른 산업을 구축하면서, 발전소, 코킹 플랜트에 사용했습니다.

설탕을 위한 회전식 원통채의 특징 :
1. 회전하는 컨베잉 원칙은 채택되고, 마찰계수가 작고, 스크린 홀의 봉쇄가 소재 압연을 통하여 감소됩니다.
2. 빗 형상 체눈 세정 장치를 갖춥니다. 스크리닝 공정 동안, 물질은 검증 크리닝 장치와 스크린체의 상대적 운동에 의해 차단되도록 쉽지 않습니다.
3. 설치 경사각은 작고 차단되는 것은 쉬운게 아닙니다. 그것은 주로 분말 물질의 분류를 위해 사용되고, 좋은 필터 효과를 가집니다.
4. 전체 스크리닝 메커니즘은 재 비행의 현상과 스크리닝 공정 동안 소음을 제거하는 봉인한 먼지 방지용 커버에서 설계됩니다.
5. 봉인한 먼지 방지용 커버에서 양쪽, 밀폐 덮개의 말과 크리닝 장치 메커니즘에서 측면 위의 장비 관측 창은 장비 점검을 위해 편리한 유지를 위한 빠른 열린 문을 갖추고 있습니다.
6. 화면은 높은 차폐효율과 긴 서비스 라이프와 여러 순환 평형강으로 구성됩니다.

설탕을 위한 회전식 원통채의 원리로 일하는 것 :

원통채의 주구조는 원통 드럼이며, 그것이 기울여지고 골조에 설치됩니다. 기어드 모터는 결합을 통하여 드럼 장치에 연결됩니다, 구동 드럼이 장축 방향의 주위를 회전할 것입니다. 드럼 장치의 경사와 회전 때문에, 드럼 장치에 들어갈 때, 스크린 표면 위의 물질은 미세 물질이 원통채의 드럼의 후부의 바닥에 방출 포트를 통하여 방출되고 거친 소재가 드럼 방출의 맨 뒤에 방출 포트를 통하여 방출되도록 물질이 전복되고 회전시킵니다. 회전하, 드럼 유언장 플립에서 재료로서 그래서 분급기에 끼인 재료는 분급기 블로킹을 방지하기 위해 밖으로 보내질 수 있습니다.

회전 스크린에서 물질 가동 상태

설탕을 위한 회전식 원통채의 애플리케이션 :

원통채는 항상 내화 재료, 저품질석탄, 석탄 진흙, 보텀 재, 모래 분류, 사암 블록 분류를 위해 사용됩니다.

설탕을 위한 회전식 원통채의 구조 :

원통채는 주로 모터, 환원제, 롤러 장치, 커버와 주입구 & 수단을 밀봉한 프레임으로 구성됩니다. 드럼에서 물질의 전환과 굴리기 때문에, 스크린 홀에 끼인 물질은 스크린 홀이 막히는 것을 예방하기 위해 밖으로 보내질 수 있습니다.

회전 스크린은 프레임에 비스듬히 설치됩니다. 모터는 그것의 주축의 주위를 회전하기 위해 드럼 장치를 운전하기 위해 결합과 환원제를 통해 드럼 장치에 결합됩니다. 재료가 롤러 장치의 틸팅과 회전 때문에, 원통채에 들어간 후, 자격 있는 재료 (분급기 하에 제품)이 드럼의 후면 끝의 바닥에 방출 포트를 통하여 방출되고 자격이 없는 재료 (상부 스크린 제품)이 드럼의 말에 방출 포트를 통하여 방출되도록, 체 표면 위의 재료는 위에 돌려지고, 회전했습니다.

1. 구동 장치    2. 조잡한 물질 배출 개구부    3. 실커버

4. 드럼 몸체    5. 보통 크기보다 작은 물질 배출 개구부    6. 지지 판

7. 공급물 입구    8. 브라켓

설탕을 위한 회전식 원통채의 기술적인 매개 변수 :
