| 원래 장소: | 중국 |
| 브랜드 이름: | AAREAL |
| 인증: | ISO9001:2015 |
| 모델 번호: | 토, HL |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 기계용 플라스틱 필름 및 예비 부품용 합판 목재 케이스 |
| 배달 시간: | 주문 확인 후 영업일 기준 20~30일 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 1개월당 10세트 |
| 리프팅 구성 요소: | 두 개의 링 체인, 휠 림은 결합된 스프로킷을 채택합니다. | 올림 높이: | max. 최대. 40 meters 40미터 |
|---|---|---|---|
| 스프로킷 속도: | 31.8~69.71rpm | 수송용량: | 15.77~185m3/h |
| 버겟트 형: | 중간 깊은 물통, 깊은 물통 | 특성: | 큰 운반 용량, 컴팩트한 구조, 작은 바닥 공간, 원활한 작동, 쉬운 유지 관리, 긴 서비스 수명, 체인 트립 및 미끄러짐을 방지하는 자동 장력 조정 장치 포함 |
| 목적: | 연삭성이 크고 분말, 곡물, 작은 블록 재료의 수직 이송에 적합합니다. | 적용 가능한 소재: | 덩어리 석탄, 시멘트 클링커, 모래, 자갈, 비료, 곡물, 석회석, 석고 등 |
| 강조하다: | 산업용 컨베이어 띠,가벼운 컨베이어 띠 |
||

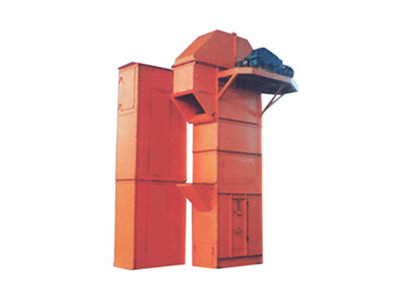

고효율 링 체인 버킷 엘리베이터 석회암 및 시멘트 클린커
링 체인 버킷 엘리베이터의 개요:
TH, HL 링 체인 버킷 엘리베이터는 곡물, 석탄, 시멘트, 분쇄 광석 등과 같은 더 큰 경사 분말, 곡성 및 작은 블록 물질을 수직으로 전달하는 데 적합합니다.높이 40m까지 올라갑니다..
TH형 버킷 엘리베이터는 링 체인 엘리베이터이다. 이 기계에는 두 종류의 버킷이 장착되어 있다.
1중심 깊이 버킷 (ZH):설탕, 습한 모래 등 습한 점착성 물질을 운반하는 데 사용됩니다.
2깊은 버킷 (SH):시멘트, 석탄, 자갈 등과 같은 건조하고 느슨하고 쉽게 던질 수있는 소형 물질을 운송하는 데 사용됩니다.
하부 부분이 중력 자동 긴장 장치를 채택하면, 그것은 일정한 긴장을 유지 하 고 미끄러지는 것을 방지 할 수 있습니다 또는 체인.움직이는 부품을 효과적으로 보호합니다..
재료 온도는 250°C를 초과하지 않습니다.
TH 유형은 JB3926-85 수직 버킷 엘리베이터 표준 설계에 따라 만들어집니다. 먼저 고려해야합니다. 연결 크기 외에도 HL 버킷 엘리베이터 체인,휠체어와 텐셔는 TH 타입과 동일합니다..
링 체인 버킷 엘리베이터의 특징:
1콤팩트한 구조와 작은 바닥 공간.
2휠 릴은 결합 된 휠 릴을 채택하고, 교체하기 편리합니다.
3자동 팽창 장치로 체인 트립과 미끄러지는 것을 방지합니다.
4부드러운 동작, 간편한 유지, 긴 서비스 수명
기술 링 체인 버킷 엘리베이터의 매개 변수
| 모델 | HL300 | HL400 | TH315 | 400 TH | 500 TH | TH630 | 800 TH | TH1000 | |||||||||
| 버킷 타입 | Q | S | Q | S | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | g | Sh | |
| 용량 (m3/h) | 24 | 28 | 45 | 47 | 21 | 36 | 36 | 56 | 45 | 70 | 68 | 110 | 87 | 141 | 141 | 220 | |
| 배트 너비 (mm) | 300 | 400 | 315 | 400 | 500 | 630 | 800 | 1000 | |||||||||
| 배트 부피 (L) | 4.4 | 5.2 | 10 | 10.5 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 23.3 | 37.5 | 37.6 | 58 | |
| 배트 크기 (mm) | 500 | 600 | 500 | 600 | 688 | 688 | 920 | 920 | |||||||||
| 체인 | φ18×50 | φ18×50 | φ18×50 | φ18×50 | φ22×86 | φ22×86 | Φ26×92 | Φ26×92 | |||||||||
| 스프록트 피치 지름 (mm) | 630 | 630 | 630 | 710 | 800 | 900 | 1000 | 1250 | |||||||||
| 버킷 속도 (m/s) | 1.4 | 1.4 | 1.4 | 1.4 | 1.5 | 1.5 | 1.6 | 1.6 | |||||||||
| 재료 최대 블록 크기 (mm) | 40 | 50 | 45 | 55 | 65 | 75 | 85 | 100 | |||||||||
참고:
1테이블에 있는 버킷 부피는 계산 값입니다.
2- TH형 버킷 엘리베이터 사용
◎중심 깊은 버킷: 설탕, 습한 모래 등 습한 점착성 물질을 전달합니다.
Sh ∼Deep bucket: 무거운 가루와 시멘트, 모래, 석탄 등과 같은 소형 대량 물질을 운반합니다.
3. HL형 버킷 엘리베이터의 버킷 사용
Q 浅圆底桶: 습한 상태에서 물질을 운반하고, 집약하기 쉽고, 던져 버리기 어렵습니다. 예를 들어 습한 모래, 습한 석탄 등.
S ️ 깊은 둥근 바닥 버킷: 건조하고 느슨한 재료와 쉽게 던질 수있는 재료를 운송합니다. 예를 들어 시멘트, 석탄 브리켓, 자갈, 쿼츠 등.
4팽창력 계산
G=40+0.232*Q*H
Q-- 용량 (t/h)
H-- 들어올림 heighr (mm),
G-- 팽창력 (kg)
