| 원래 장소: | 중국 |
| 브랜드 이름: | AAREAL |
| 인증: | ISO9001:2015 |
| 모델 번호: | LS / GX |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 엑스포트용 비공연 접착판 목재 케이스 |
| 배달 시간: | 주문 확인 후 영업일 기준 20~30일 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 1개월당 10세트 |
| 형태별로 분류: | U형 굴레 나사 운송기, 튜브형 나사 운송기 | 이송 각도에 따른 분류: | 수평 스크류 컨베이어, 경사 스크류 컨베이어, 수직 스크류 컨베이어 |
|---|---|---|---|
| 이송 형태에 따른 분류: | 샤프트 스크류 컨베이어, 샤프트리스 스크류 컨베이어 | 셰프트 없는 나사 컨베이어: | 접착성 및 얽힌 물질을 운반하기에 적합합니다. |
| 셰프트 스크루 컨베이어: | 점성이 없는 건조 분말 재료 및 작은 입자 재료에 적합 | 적용 할 수 없는 재료: | 소실성, 끈적성, 집적성 물질 |
| 특성: | 간단한 구조, 작은 단면적, 우수한 밀봉, 안정적인 작업, 저렴한 비용, 중간 로딩 및 언 로딩에 편리 | 적용: | 탄광, 재, 슬래그, 시멘트, 곡물 등과 같은 분말, 입상 및 작은 블록 재료의 수평 또는 경사 이송에 적합합니다. |
| 강조하다: | 가벼운 컨베이어 띠,버킷 엘리베이터 컨베이어 |
||
수평 산업 컨베이어 시스템 튜버 진동식 공급기 낮은 유지 보수

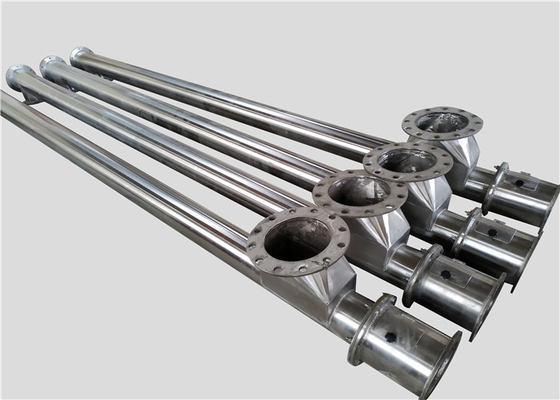

산업용 튜버 트로프 수평 나사 컨베이어
산업 튜블 트로프 수평 나사 컨베이어 대용품은 널리 사용되는 전달 장비입니다. 전달 방향에서 나사 컨베이어 두 가지 유형이 있습니다.하나는 수평 나사 컨베이어입니다, 또 다른 것은 수직 나사 컨베이어입니다. 컨베이어는 모든 종류의 분말, 곡물 및 작은 블록과 같은 느슨한 재료에 사용됩니다.수평 나사 컨베이어는 가장 널리 사용되는 컨베이어 유형입니다그것은 하나의 과정의 한 부분에서 다른 부분으로 무량 재료를 운반 할 수 있습니다. 수평 나사 컨베이어는 다양한 크기, 길이, 구성 및 건설 재료로 제공됩니다.
작동 원칙의산업용 튜버 트로프 수평 나사 컨베이어:
나사 컨베이어는 고정 된 껍질을 따라 소재를 전송하는 회전 나사를 사용합니다. 회전 나선 잎은 소재를 움직여 나사 운반을 수행합니다.그리고 재료가 나사 날개와 함께 회전하지 않도록 하는 힘은 재료의 자신의 무게와 재료에 나사 컨베이어 가우스의 마찰 저항입니다나선 블레이드는 나선 컨베이어 회전 샤프트에 용접됩니다. 블레이드의 표면 모양은 고체 표면 유형, 벨트 표면 유형,잎 표면 유형 및 다른 유형은 운송되는 다른 재료에 따라. 스크루 컨베이어의 스크루 샤프트는 스크루가 재료와 축적 반응력을 부여하기 위해 물질 이동 방향의 끝에서 추진력을 가지고 있습니다. 기계 길이 길 때,중간에 매달린 베어링이 추가되어야 합니다..
주요 특징의산업용 튜버 트로프 수평 나사 컨베이어:
1간단한 구조, 작은 공간
2높은 신뢰성, 낮은 유지보수
3생산 라인을 형성하기 쉽고 포장 장비, 저장 장비, 혼합 장비 또는 스크리닝 장비와 연결 할 수 있습니다.
4. 호퍼 또는 달리기 바퀴와 다른 사용자 정의.
5여러 공급 포트와 배하 포트 사용 가능.
6- 안정적인 밀폐
7구매, 설치 및 운영에 경제적입니다.
C산업용 튜버 트로프 수평 나사 컨베이어 용량물질의 라시피케이션:
| 컨베이어 앵글 | 수평 나사 컨베이어, 기울기 나사 컨베이어, 수직 나사 컨베이어 |
| 전달 양식 | 셰프트 스크루 컨베이어, 셰프트 없는 스크루 컨베이어 |
| 모양에 따라 | U형 굴레 나사 운송기, 튜브형 나사 운송기 |
기술 매개 변수의산업용 튜버 트로프 수평 나사 컨베이어:
| LS 타입 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| GX 타입 | 200 | 250 | 300 | 400 | 500 | ||||||
| 스크루 지름 (mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 스루프 피치 (mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 회전 속도 (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 운송 용량 QΦ=0.33 (m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 전력 Pd 1=10m (KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| 전력 Pd 1=30m (KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 회전 속도 (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 운송 용량 QΦ=0.33 (m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 전력 Pd 1=10m (KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 전력 Pd 1=30m (KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 회전 속도 (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 운송 용량 QΦ=0.33 (m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 전력 Pd 1=10m (KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 전력 Pd 1=30m (KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 회전 속도 (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 운송 용량 QΦ=0.33 (m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| 전력 Pd 1=10m (KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 전력 Pd 1=30m (KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
설치 크기 표의산업용 튜버 트로프 수평 나사 컨베이어:
| 모델 | W | A | B | C | D | N | Q | Y | L | K | R | S | P | 오 | H | V | J | T | G | L |
| LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
| LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
| LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
| LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
| LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
| LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
| LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
| LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
| LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
| LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
| LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
기술 매개 변수의산업용 튜버 트로프 수평 나사 컨베이어:
| 사양 | 주요 기술 성능 | 운전 장치 | 운전 장치 | 무게 (kg) |
|||
| 모델 | 길이 (mm) |
용량 시멘트 (t/h) |
회전 속도 미니-1 |
감축기 | 모터 | ||
| 모델 | 속도 비율 | 힘 (kW) |
|||||
| GX200 | -10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
| GX200 | - 20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
| GX250 | -10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
| GX250 | - 20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
| GX300 | -10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
| GX300 | - 20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
| GX400 | -10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911 |
| GX400 | - 20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049 |
| GX500 | -10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
| GX500 | - 20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
| GX600 | -10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
| GX600 | -10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |
적용의산업용 튜버 트로프 수평 나사 컨베이어:
나사 컨베이어는 건설 재료, 화학 산업, 전기, 금속, 석탄, 곡물 등 다양한 산업 분야에서 널리 사용됩니다.수평 또는 기울기 컨베이어 파우더에 적합합니다석탄, 재, 슬래그, 시멘트, 곡물 등과 같은 덩어리 및 작은 덩어리 재료. 재료 온도는 200°C 이하입니다.
나사 컨베이어는 소멸성, 고밀도, 집적성 있는 물질을 운반하기에 적합하지 않습니다.
이동 기울기 각도가 너무 크면 GX 시리즈 나사 컨베이어를 선택하십시오.
GX 튜버 스루프 컨베이어 LS U형 트로프 스루프 컨베이어 (폐기 및 개방)
이중 헬릭스 나사 컨베이어 다중 방출 구멍 나사 컨베이어
셰프트 없는 나사 컨베이어
기울기 나사 컨베이어 수직 나사 컨베이어
